CKD系列程控式电磁除铁器

工作原理:
        采用程控交替运行自动出铁,两台同规格的干式自冷电磁除铁器公用一台程控柜,并且能单独控制,互不影响。使这两台除铁器定时交替进入(退出)带式输送机上方,与电动小车配合,完成励磁吸铁—移动—退磁卸铁这一循环往复过程,按设定时间除铁器自行运行到卸铁位置卸铁。从其整流控制柜内能提供两台电磁除铁器各自独立的运行、停止、故障状态信号及电动小车的工作到位、卸铁到位、故障状态信号的干接点与程控室相连,能接受远方程控室对任一台除铁器的启、停及小车左行、右行短脉冲指令。

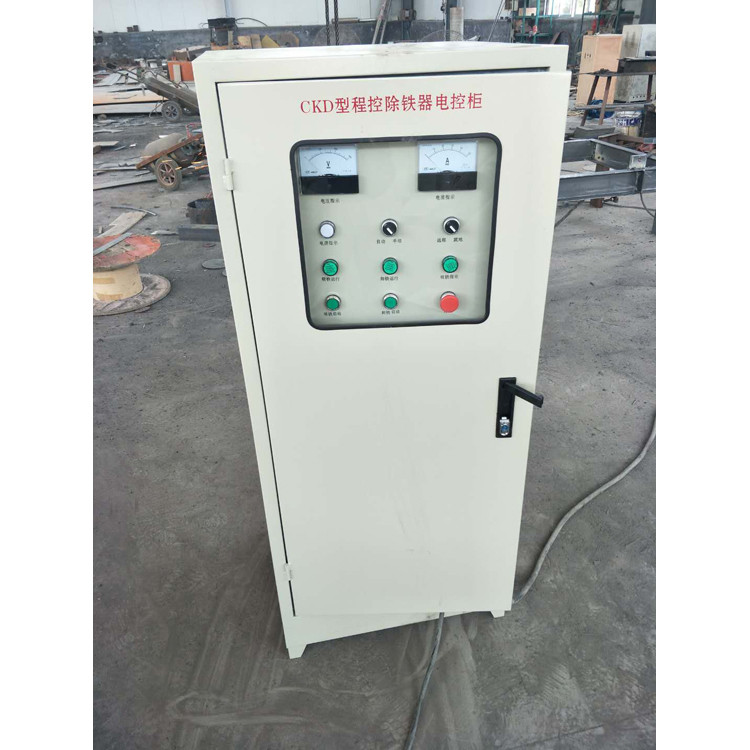

CKD系列程控式电磁除铁器控制柜,根据控制元件的不同分为分离元件式和可编程序控制(PLC)式,能够实现现场/集控,自动/手动功能的转换、可实现对除铁器及其附属设备的现场控制,它具有自动化程度高、操作简便、维护省时的特点。

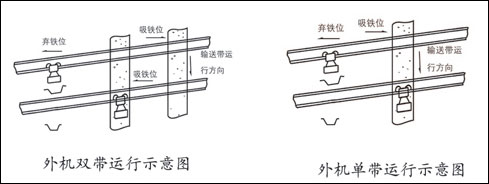

运行示意图:



CKD系列程控式电磁除铁器技术参数如下(普通磁型):
项目 型号 参数
适用带宽mm
额定吊高h mm
磁场强度≥mT
物料厚度≤mm
励磁功率≤kw
驱动功率≤kw
适应带速≤m/s
重量kg

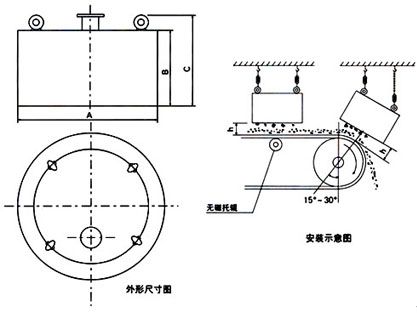

主要尺寸mm
A
B
C
D
RCDK-3
300
75
50
50
50
0.4
4.5
185
210
250
400
280
RCDK-4
400
100
50
70
70
0.6
300
240
280
500
400
RCDK-5
500
150
60
90
90
1
430
280
325
610
450
RCDK-6
600
175
60
120
120
1.6
580
280
325
710
500
RCDK-6.5
650
200
70
150
150
1.6
680
280
325
816
640
RCDK-8
800
250
70
200
200
2
950
310
355
960
780
RCDK-10
1000
300
70
250
250
3.6
1520
310
360
1200
920
RCDK-12
1200
350
70
300
300
5
2250
310
365
1400
1000
RCDK-14
1400
400
70
350
350
6.8
2950
405
485
1650
1400
RCDK-16
1600
450
70
400
400
9
4800
460
540
1900
1650
RCDK-18
1800
500
70
450
450
13
6900
530
610
2150
1800
