RCDC系列风冷自卸式电磁除铁器

RCDC系列风冷自卸式电磁除铁器是在RCDC系列风冷悬挂式电磁除铁器的基础上增加了驱动电机、滚筒、带刮板的卸铁胶带等组成的卸铁机构。在工作过程中卸铁机构自动将卸铁皮带上吸附的铁磁性物质送到除铁器以外的集铁箱内，无需停电人工清理，实现了除铁自动化。在钢铁厂、水泥厂多用于矿渣除铁和保护辊压机、立磨、破碎机等重要设备。
特点：
◆ 磁路采用计算机模拟设计，透磁深度大，磁力强。
◆ 特殊的风道设计，轴流风机强迫风冷，风量大，风压高，使线圈散热快，温升低，冷热态磁场差异小。
◆ 线圈采用先进的浸漆绝缘及固化处理技术，保护线圈不受粉尘和有害气体侵蚀，提高整机的绝缘性能，保障长期连续工作不老化。
◆ 自动卸铁，维护简便，滚筒腰鼓形结构，具备皮带自动纠偏功能，特制全密封轴承座，可实现长期无故障运行。
◆ 产品配套性好，整流设备功能齐全，具有手动和集控功能，能满足多种场合的使用要求。
自卸式电磁除铁器动画演示：

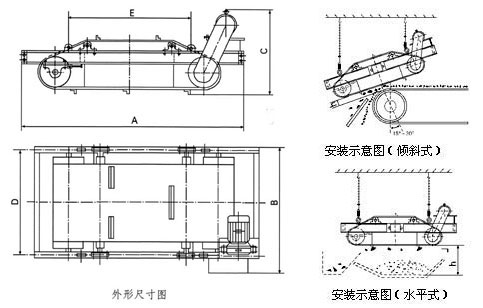

◆ 外形尺寸及安装示意图：

主要技术参数：

型号	适应带宽mm	额定吊高mm	磁场强度≥MT	物料厚度≤mm	励磁功率≤KW	驱动功率≤KW	适应带速≤m/s	重量Kg	外型尺寸mm
型号	适应带宽mm	额定吊高mm	磁场强度≥MT	物料厚度≤mm	励磁功率≤KW	驱动功率≤KW	适应带速≤m/s	重量Kg	A	B	C	D	E
RCDC-5	500	150	60	100	1.2	1.5	2.5	1080	2060	965	720	770	455
RCDC-6	600	175	60	120	2	1.5		1350	2160	1170	810	1070	575
RCDC-6.5	650	200	70	150	3	2.2		1530	2380	1370	820	888	650
RCDC-8	800	250	70	200	4	2.2		2100	2340	1420	860	923	800
RCDC-10	1000	300	70	250	6	3		3380	2810	1700	880	1180	1450
RCDC-12	1200	350	70	300	8	4		4150	3000	1850	850	1650	1500
RCDC-14	1400	400	70	350	12	4		5500	3280	2070	1020	1600	1410
RCDC-16	1600	450	70	400	15	5.5		6900	3600	2270	1050	1800	1500
RCDC-18	1800	500	70	450	20	7.5		8800	4380	2500	1160	2220	2850
RCDC-20	2000	550	70	500	26	7.5		10500	4600	2750	1300	2470	3100
RCDC-22	2200	600	70	550	32	7.5		12900	5100	3100	1600	2800	3450
